WZD100 тэнхлэг

Барилгын машин механизм, дугуйт экскаватор ачигч (хоёр төгсгөл завгүй) хөтлөгч тэнхлэгт тохиромжтой

Эрчим хүчний тэнхлэг нь хурд ба эргүүлэх хүчийг дамжуулагчаас өөрчилдөг, хүч чадлын дугуй руу дамжуулдаг хүч өгөгдлөөс татгалзах хэсэгт байрладаг механизм юм. Эрчим хүчний тэнхлэг нь ихэвчлэн зонхилох бууруулагч, дифференциал, дугуйны суналтын компьютер, тэнхлэгийн тэнхлэгийн бүрхүүл гэх мэт хэсгүүдээс бүрддэг бөгөөд дасгалын цахилгаан тэнхлэг нь өдөр тутмын хэвийн хурдтай байдаг. Нэмж дурдахад, ачааллын тэнхлэг нь босоо, уртааш болон хажуугийн хүч, түүнчлэн тоормосны момент болон замын шал, биеийн галбир эсвэл биеийн хооронд үзүүлэх хариу үйлдэл үзүүлэхийг хүсдэг.
Хүчдэл дамжуулах тэнхлэг нь цахилгаан дамжуулах системийн тэжээл дээр байрладаг бөгөөд түүний үндсэн шинж чанарууд нь: (1) хөдөлгүүрийн эргэлтийг энгийн дамжуулах тооцоолох төхөөрөмжөөс эрчим хүчний дугуй руу үндсэн бууруулагч, дифференциал, хагас тэнхлэг гэх мэтээр дамжуулах. хурдыг хязгаарлах, эргүүлэх хүчийг томруулах; (2) Хамгийн чухал бууруулагчийн налуу араагаар эргүүлэх хүчийг дамжуулах замыг өөрчлөх; (3) Дифференциал нь дотоод болон гадна талын дугуйг тодорхой хурдтайгаар жолоодохыг эерэг болгохын тулд бүрдэл хэсгүүдийн дугуйнуудын дифференциалыг ойлгодог; (4) Холхивч ба момент дамжуулах цэгүүд нь гүүрний бүрхүүл болон дугуйгаар дамжин хийгддэг.

Даралтын тэнхлэгийн зохион байгуулалт дараахь шаардлагыг хангах ёстой:
1. Зайлшгүй тохирооны харьцаа нь автомашин нь өндөр чанартай хүч чадал, түлшний хэмнэлттэй эсэхийг баталгаажуулахыг хүсдэг.
2. Ердийн хэмжээс нь жижиг байх шаардлагатай бөгөөд шүүмжлэлтэй газрын бүрдүүлэлт хийх ёстой. Энэ нь болон болон хамгийн чухал багасгагчийн хэмжээг аль болох бага хэмжээг хэлнэ.
3. Араа болон өвөрмөц дамжуулалт нь саадгүй ажиллаж, дуу чимээ багатай.
4. Янз бүрийн хурд болон ачааллаас доогуур дамжуулах өндөр үр ашигтай.
5. Тодорхой хэмжээний цахилгаан эрчим хүч, хөшүүн байдлыг бий болгох нөхцөл байдлын дагуу машины гөлгөр байдлыг засахын тулд масс нь бага байх ёстой, голчлон уналтгүй масс нь аль болох бага байх ёстой.
6. Түдгэлзүүлэлтийн өгөгдлийн механизмын хөдөлгөөнийг зохицуулах ба жолооны тэнхлэгийн хувьд чиглүүлэх механизмын үйлдэлтэй уялдуулан ажиллах ёстой.
7. Энгийн бүтэцтэй, тодорхой боловсруулах технологитой, үйлдвэрлэх боломжтой, задлах, тохируулахад тохиромжтой.

Одоо холбоо барина уу И-мэйл Утас WhatsApp

Бүтээгдэхүүний дэлгэрэнгүй мэдээлэл

Эрчим хүчний тэнхлэг нь хурд ба эргүүлэх хүчийг дамжуулагчаас өөрчилдөг, хүч чадлын дугуй руу дамжуулдаг хүч өгөгдлөөс татгалзах хэсэгт байрладаг механизм юм. Эрчим хүчний тэнхлэг нь ихэвчлэн зонхилох бууруулагч, дифференциал, дугуйны суналтын компьютер, тэнхлэгийн тэнхлэгийн бүрхүүл гэх мэт хэсгүүдээс бүрддэг бөгөөд дасгалын цахилгаан тэнхлэг нь өдөр тутмын хэвийн хурдтай байдаг. Нэмж дурдахад, ачааллын тэнхлэг нь босоо, уртааш болон хажуугийн хүч, түүнчлэн тоормосны момент болон замын шал, биеийн галбир эсвэл биеийн хооронд үзүүлэх хариу үйлдэл үзүүлэхийг хүсдэг.
Хүчдэл дамжуулах тэнхлэг нь цахилгаан дамжуулах системийн тэжээл дээр байрладаг бөгөөд түүний үндсэн шинж чанарууд нь: (1) хөдөлгүүрийн эргэлтийг энгийн дамжуулах тооцоолох төхөөрөмжөөс эрчим хүчний дугуй руу үндсэн бууруулагч, дифференциал, хагас тэнхлэг гэх мэтээр дамжуулах. хурдыг хязгаарлах, эргүүлэх хүчийг томруулах; (2) Хамгийн чухал бууруулагчийн налуу араагаар эргүүлэх хүчийг дамжуулах замыг өөрчлөх; (3) Дифференциал нь дотоод болон гадна талын дугуйг тодорхой хурдтайгаар жолоодохыг эерэг болгохын тулд бүрдэл хэсгүүдийн дугуйнуудын дифференциалыг ойлгодог; (4) Холхивч ба момент дамжуулах цэгүүд нь гүүрний бүрхүүл ба дугуйгаар дамждаг.

Даралтын тэнхлэгийн зохион байгуулалт дараахь шаардлагыг хангах ёстой:
1. Зайлшгүй тохирооны харьцаа нь автомашин нь өндөр чанартай хүч чадал, түлшний хэмнэлттэй эсэхийг баталгаажуулахыг хүсдэг.
2. Ердийн хэмжээс нь жижиг байх шаардлагатай бөгөөд шүүмжлэлтэй газрын бүрдүүлэлт хийх ёстой. Энэ нь болон болон хамгийн чухал багасгагчийн хэмжээг аль болох бага хэмжээг хэлнэ.
3. Араа болон өвөрмөц дамжуулалт нь саадгүй ажиллаж, дуу чимээ багатай.
4. Янз бүрийн хурд болон ачааллаас доогуур дамжуулах өндөр үр ашигтай.
5. Тодорхой хэмжээний цахилгаан эрчим хүч, хөшүүн байдлыг бий болгох нөхцөл байдлын дагуу машины гөлгөр байдлыг засахын тулд масс нь бага байх ёстой, голчлон унадаггүй масс нь аль болох бага байх ёстой.
6. Түдгэлзүүлэлтийн өгөгдлийн механизмын хөдөлгөөнийг зохицуулах ба жолооны тэнхлэгийн хувьд чиглүүлэх механизмын үйлдэлтэй уялдуулан ажиллах ёстой.
7. Энгийн бүтэцтэй, тодорхой боловсруулах технологитой, үйлдвэрлэх боломжтой, задлах, тохируулахад тохиромжтой.

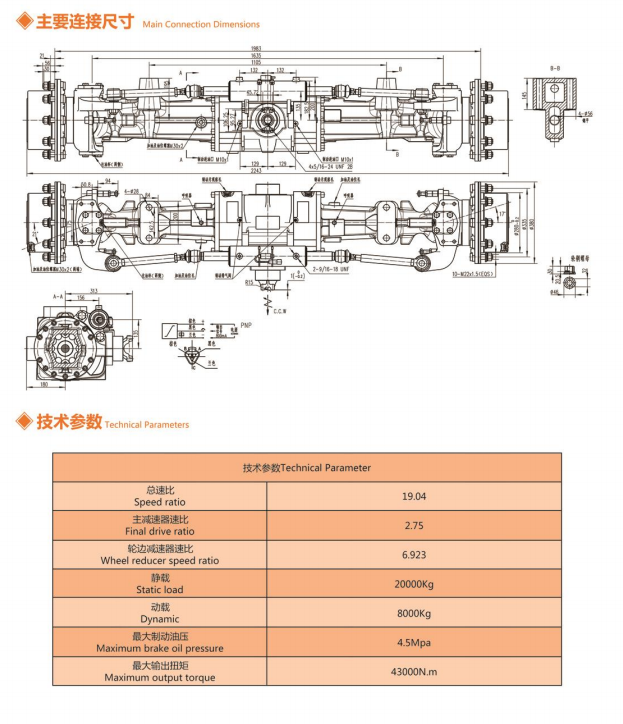

Хурдны харьцаа 19.04

Эцсийн хөтөчийн харьцаа 2.75

Дугуй бууруулагчийн хурдны харьцаа 6.923

Статик ачаалал 20000кг

Динамик 8000кг

Тоормосны тосны дээд даралт 4.5Mpa

Хамгийн их гаралтын момент 43000N.m
